气动执行元件是将压缩空气的压力能转化为机械能的元件。它驱动机构作直线往复、摆动或回转运动,其输出为力或转矩。气动执行元件可分为气缸和气动马达。
气缸结构及工作原理
1. 普通气缸
主要指活塞式单作用气缸和双作用气缸。用于无特殊使用要求的场合,如一般的驱动,定位、夹紧装置的驱动等。
![](https://img47.chem17.com/gxhpic_5c276f8a28/c36fe6f24c64508f2bf67dd59f91637a64e9a03b47caeba18a6dfc73b2b8e3cf78ddaaaea0671d15.png)

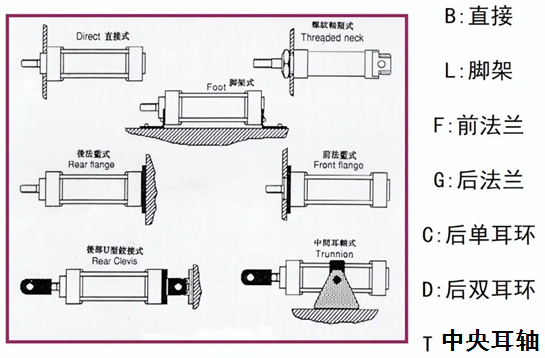

2、按安装方式分类
![](https://img47.chem17.com/gxhpic_5c276f8a28/c36fe6f24c64508f2bf67dd59f91637afbeffa5da20092d55600c6fdf54ed719c46370b4f9586cd4.png)

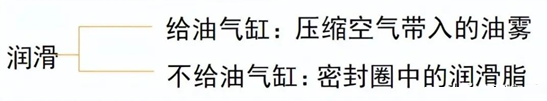

3、按润滑方式分类
![图片](https://img47.chem17.com/gxhpic_5c276f8a28/c36fe6f24c64508f2bf67dd59f91637a251eef543d261294408cce343e6407d8c7be4480be9ba256.png)
注意:不给油气缸也可以给油使用,但一旦给油必须保持给油,不能中断。

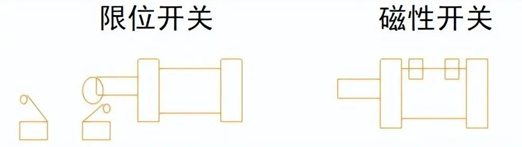

4、按位置检测方式分类
![图片](https://img47.chem17.com/gxhpic_5c276f8a28/c36fe6f24c64508f2bf67dd59f91637ab811de6a7015bcd2022dad4b2e6868d53b948c44a51797ad.png)
安装注意事项

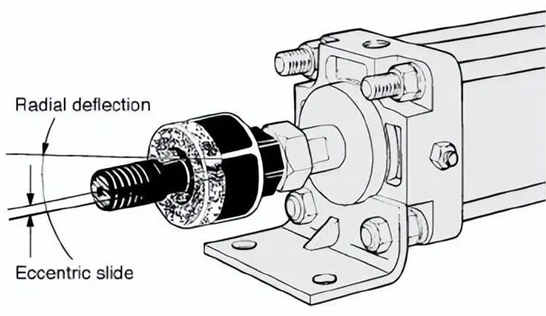

(1) 活塞杆轴线应与负载移动方向一致,否则必须使用浮动接头。![图片](https://img59.chem17.com/gxhpic_5c276f8a28/c36fe6f24c64508f2bf67dd59f91637ac56b8562b51456f5c6e53abe73ba1a4b82f2505b116343d6.png)
(2)缸筒和活塞杆不允许撞伤或擦伤;缸筒变形会使气缸动作不良活塞杆擦伤会损坏密封而漏气。(3)使用密封带时,螺纹端部应空出2个螺距;从螺纹端部看,密封带为顺时针缠绕,以防止密封带的碎片落入配管内部。
缸筒材质常为高碳钢管、高强度铝合金和黄铜,也有使用不锈钢管的。带磁开关的气缸或在耐腐蚀环境中使用的气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。缸筒内表面镀硬铬,减小摩擦阻力和磨损,并可防止锈蚀。缸筒内表面的表面粗糙度应达到Ra0.8um。内设密封圈和防尘圈,可防止活塞杆处向外漏气和外部灰尘进入气缸内部。杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上的少量横向载荷,减小活塞杆伸出时的下弯量,延长气缸使用寿命。导向套通常使用烧结含油合金和铅青铜铸件。活塞上还设有耐磨环,材质常使用聚氨脂、聚四氟乙烯、夹布合成树脂。用于提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
