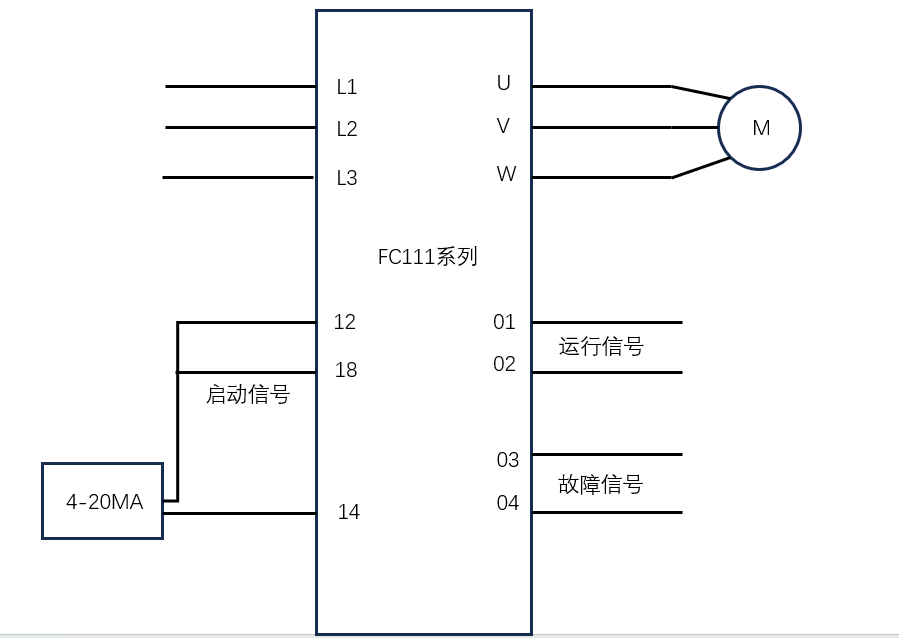

丹佛斯变频器恒压供水应用案例

1-00

电机控制方式

[3]闭环过程模式

3-02

最小参考值

0.00

3-03

最大参考值

10.0(公斤)

3-10.0

预置参考值

50.0% (5公斤)

3-15

参考值来源1

[0]无功能

3-16

参考值来源2

[0]无功能

4-10

电机速度方向

[0]顺时针方向

4-12

电机速度下限

30.0Hz

4-14

电机速度上限

50.0Hz

5-12

27号端子的功能

[0]无功能

5-40.0

继电器1功能

[5]运行

5-40.1

继电器2功能

[9]故障

6-29

端子54模拟量模式

[0]模拟电流

6-22

54号端子低电流

4.0mA

6-23

54号端子高电流

20.0mA

6-24

端子54参考/反馈低

0.00

6-25

端子54参考/反馈高

10.0

20-00

PI反馈来源1

[2]54号端子

20-83

PI启动速度

30.0Hz

20-84

使用参考值带宽

1.00%

20-93

PI比例增益

0.5

20-94

PI积分时间

8.00
